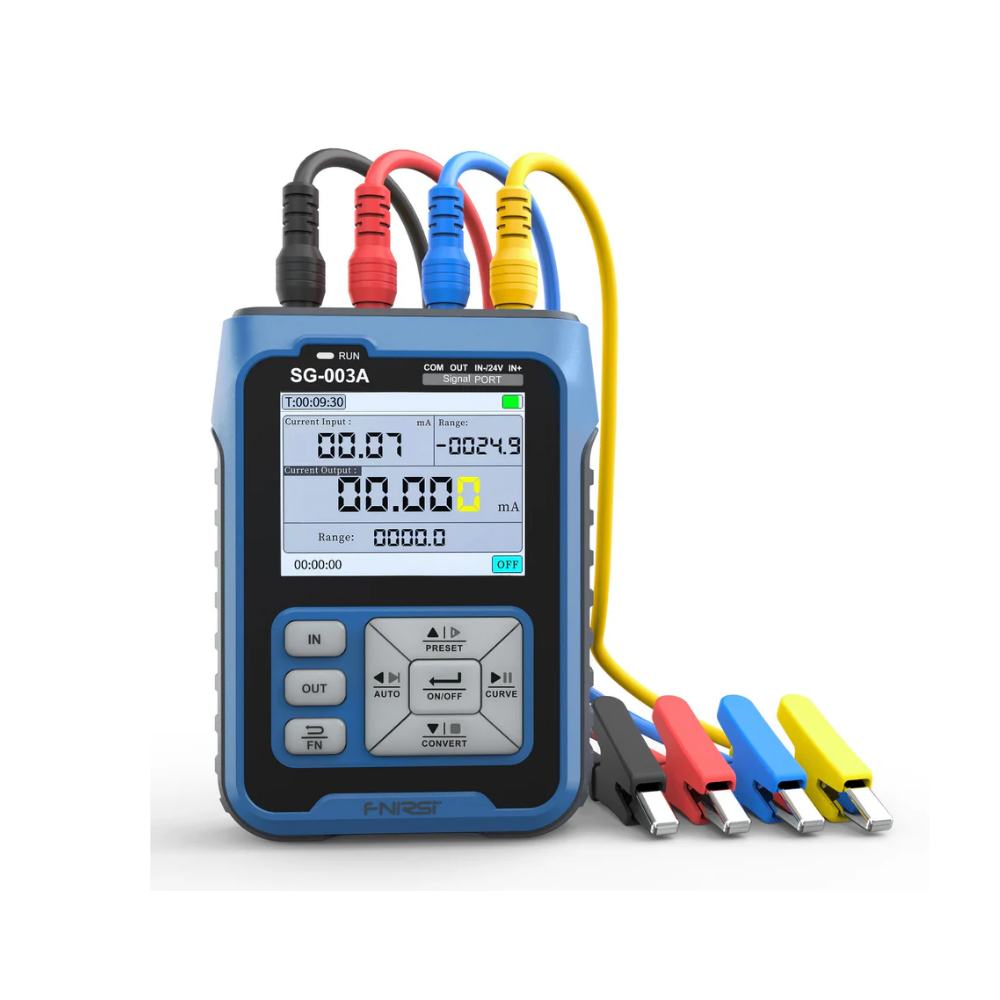

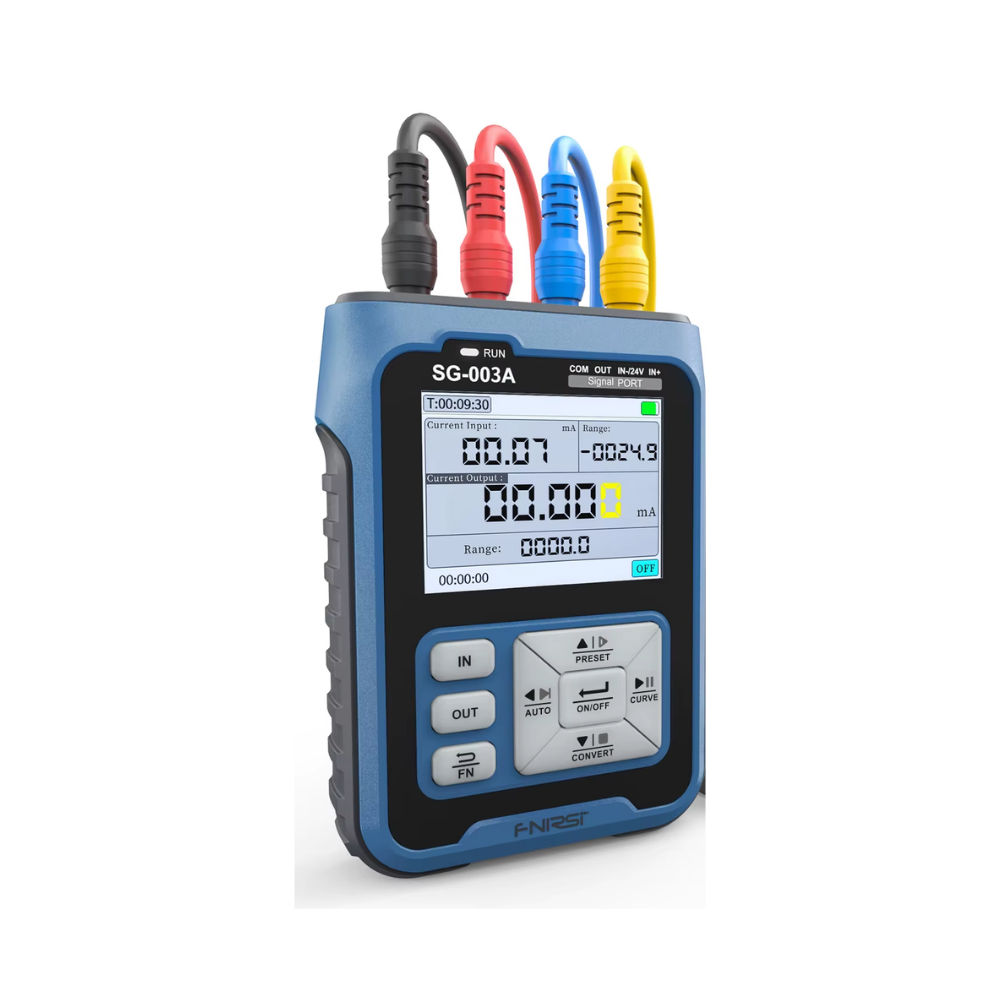

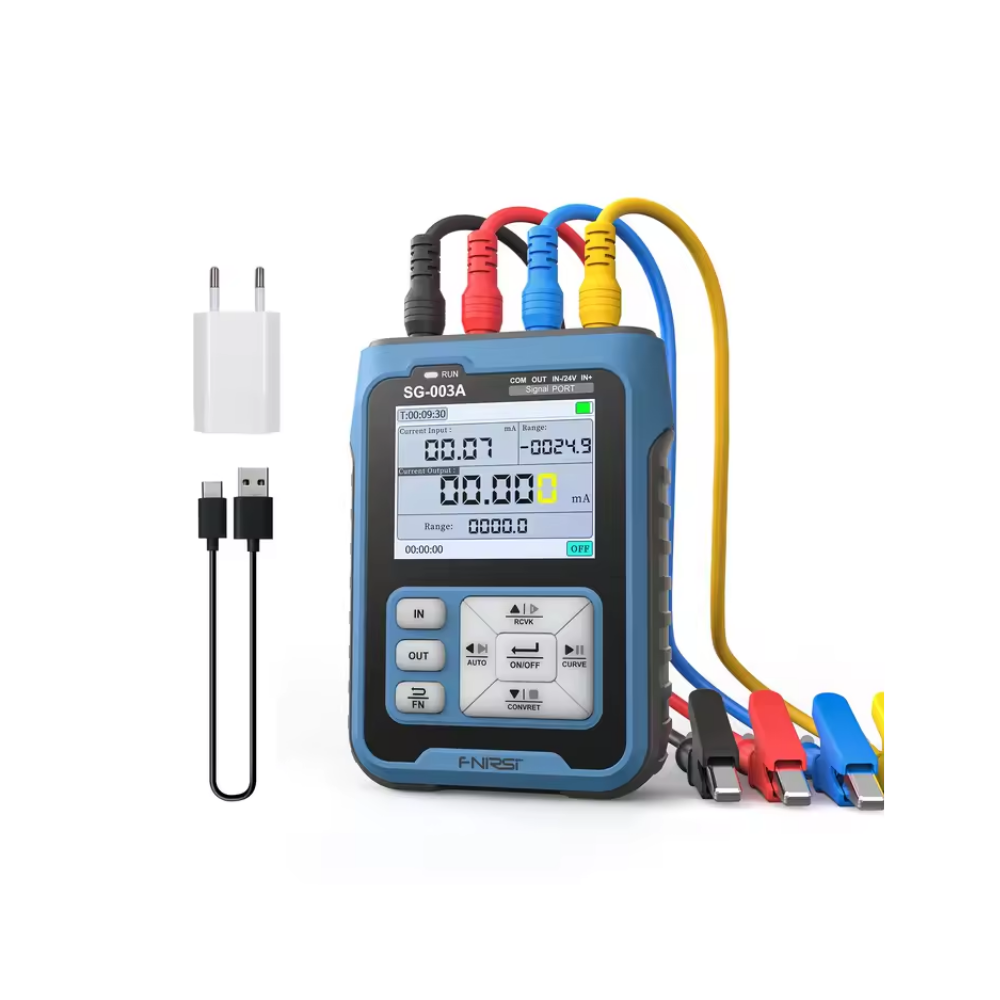

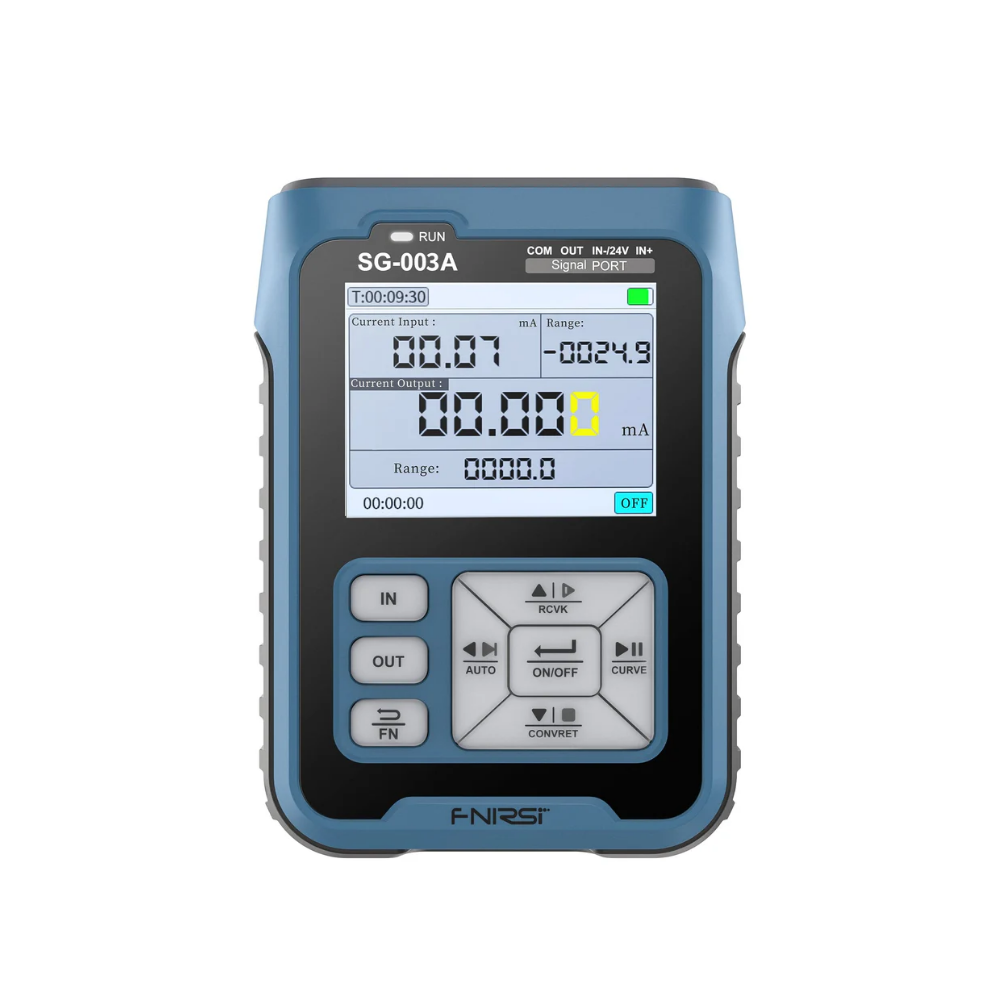

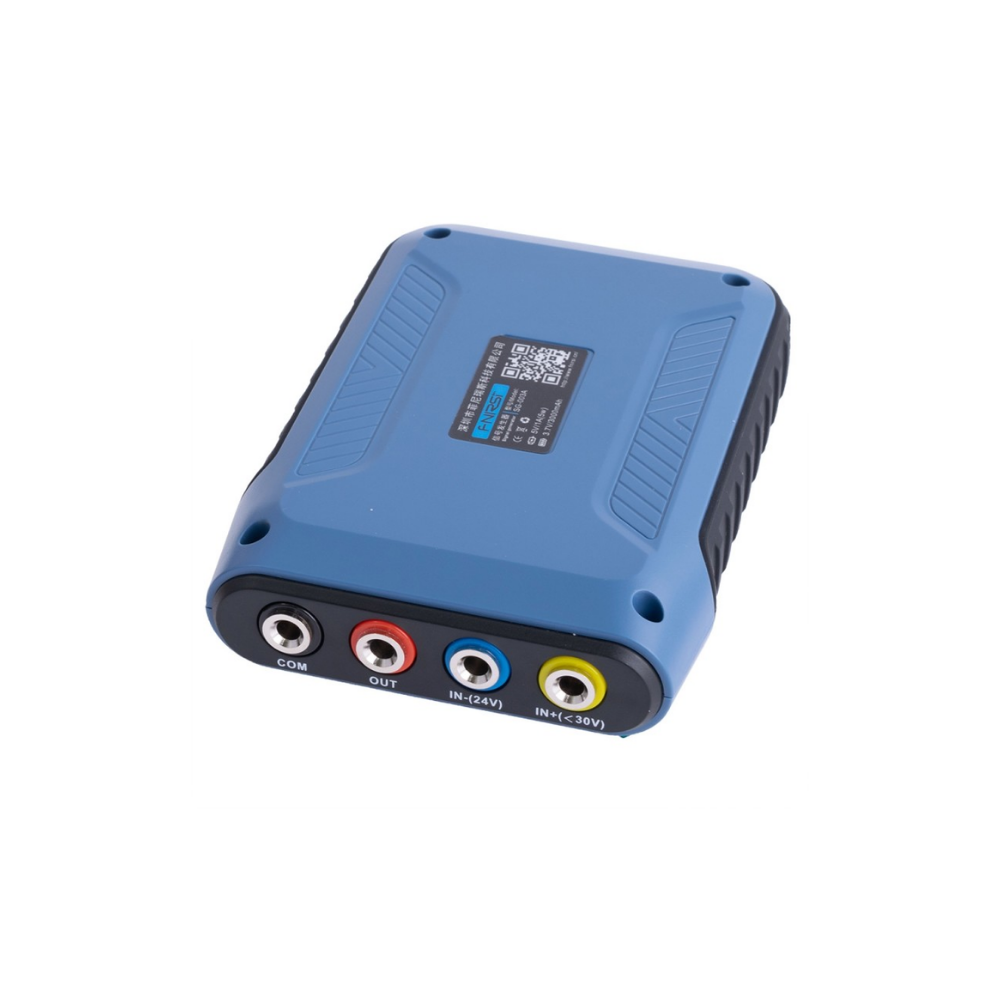

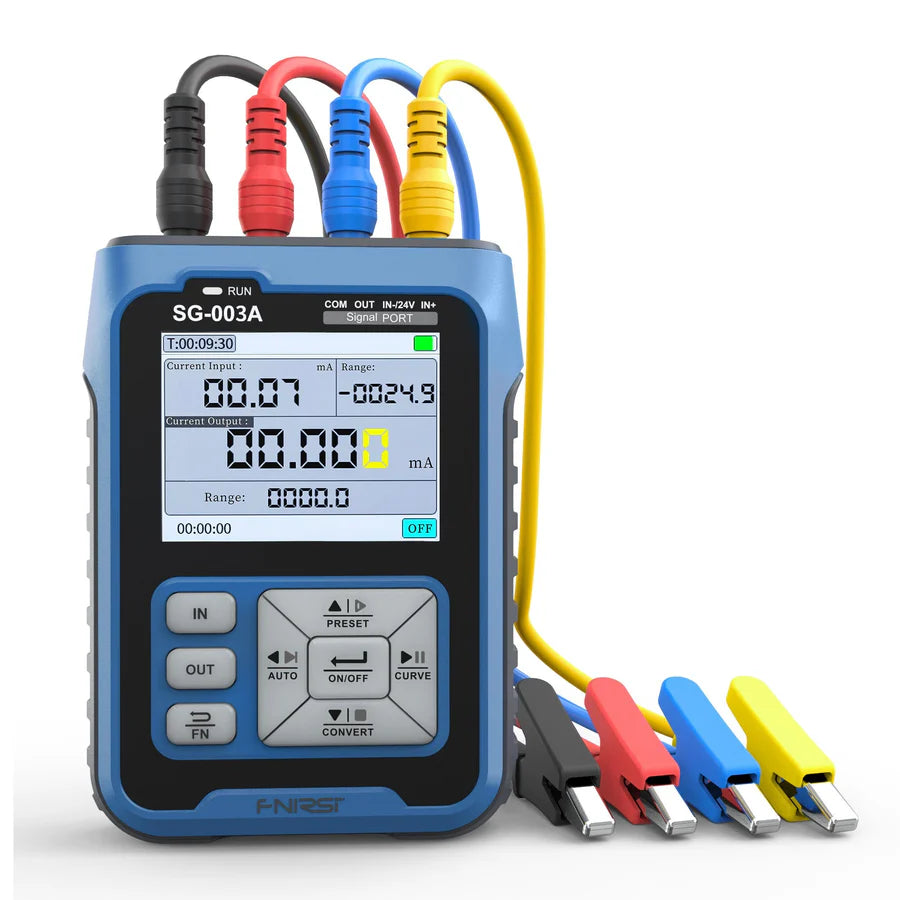

FNIRSI SG-003A Generador de Señales

El FNIRSI SG-003A es un generador y simulador de señales portátil diseñado para la depuración de PLC, instrumentación industrial, válvulas eléctricas y sistemas de control de procesos.

Compacto, ligero y de alta precisión, este equipo permite generar y medir señales de corriente, voltaje y PWM, además de visualizar curvas en tiempo real. Su comunicación RS485 con protocolo Modbus lo convierte en una herramienta ideal para integración con PLC y software de configuración industrial.

Su pantalla TFT a color de 2.4 pulgadas y batería de 3000mAh ofrecen una solución práctica tanto para trabajo en campo como en laboratorio.

🚀 Principales Beneficios

• Generación y medición de señales industriales estándar

• Alta precisión ±(0.1%+0.005)

• Comunicación RS485 compatible con Modbus

• Función de conversión lineal de señal

• Programación automática de rampas (subida/bajada/ciclo)

• Curvas en tiempo real de entrada y salida

• Salida PWM configurable (frecuencia y ciclo de trabajo)

• Portátil con hasta 26 horas en espera

📊 Especificaciones Técnicas

Marca: FNIRSI
Modelo: SG-003A
Pantalla: TFT LCD color 2.4”
Resolución: 240 × 320
Dimensiones: 82 × 27 × 112 mm
Peso: 165 g
Batería: 3.7V 3000mAh
Carga: USB Tipo-C 5V
Tiempo de carga: 4–6 horas
Tiempo en espera: 26 horas
Consumo máximo: 0.32W

🔌 Señales de Salida

Corriente activa:

• 0–24mA

• Resolución: 0.01mA

• Precisión: ±(0.1%+0.005)

• Carga máxima: 750Ω

Corriente pasiva:

• 0–24mA

• Fuente externa: 0–30V

Voltaje:

• 0–24V

• Resolución: 0.01V

• Precisión: ±(0.1%+0.005)

Bucle 24V:

• 0–24mA

Frecuencia / PWM:

• 0–9999Hz

• Precisión: ±2%

📥 Señales de Entrada

Corriente:

• 0–24mA

• Resolución: 0.01mA

• Precisión: ±(0.1%+0.005)

Voltaje:

• 0–30V

• Resolución: 0.01V

• Precisión: ±(0.1%+0.005)

🧠 Funciones Avanzadas

• Programación automática de rampas (subida, bajada y ciclo)

• Cuatro grupos preestablecidos de salida rápida

• Conversión de entrada a salida

• Conversión voltaje ↔ corriente

• Límites de salida configurables

• Curvas de señal en tiempo real

• Comunicación RS485 Modbus (modo esclavo)

• Actualización de firmware vía USB (disco U emulado)

🏭 Aplicaciones Profesionales

• Calibración de transmisores 4-20mA

• Pruebas y depuración de PLC

• Diagnóstico de lazos de control

• Instrumentación de procesos

• Control de válvulas eléctricas

🎯 ¿Por qué elegir el SG-003A?

Es una herramienta compacta y precisa diseñada específicamente para mantenimiento industrial. Su integración Modbus y funciones de programación automática lo convierten en una solución práctica para técnicos de automatización que requieren movilidad y confiabilidad.
